Судовая запорная арматура - производство и продажа > 03 Клапана пожарные > Клапан пожарный, Rg 5 с ввинчиной крышкой тип 03.04.01 / 03.04.02 / 03.04.04

03 Клапана пожарные


Клапан пожарный, Rg 5 с ввинчиной крышкой тип 03.04.01 / 03.04.02 / 03.04.04

Судовой клапан пожарный, бронзовый корпус Rg 5 с ввинчиной крышкой тип 03.04.01 / 03.04.02 / 03.04.04

Условное давление : PN16

Арт.№. 03.04.01 - проходной
Арт.№. 03.04.02 - угловой 30°
Арт.№. 03.04.04 - угловой 90°

Область применения:
Судовой пожарный клапан для подключения к пожарным и палубным системам водоснабжения.

Специальное исполнение:
► Резьба в соответствии с NPT, NST и т.д.
► Корпус aus G-CuSn10 Zn,CuSn10-C и т.д.
► Шпиндель CuSn 6, CuAl10 Ni и т.д.
► С металлическим уплотнением

Эти пожарные клапана доступны со всеми типами соединительных головок: Storz, Inst. BS 336, ГОСТ, NST, NOR, SMS, Form 63 и т.д.

Спецификация материалов судового пожарного клапана:

Деталь



Наименование

Материал в соответствии с DIN

Материал в соответствии с BS

1

Корпус

CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

2

Крышка

до DN 65 CuZn39Pb 3

B.S.2874:1962 CZ 121





от DN 80 CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

3

Золотник

CuZn35 Ni

B.S.2874:1962 CZ 114

4

Шпиндель

CuZn35 Ni

B.S.2874:1962 CZ 114

5

Уплотнительное кольцо

безасбестовые материалы

---

6

Маховик

EN-GJL-250, окрашен в

красный цвет

B.S.1452:1990 Gr.150/180

7

Сальник

NBR

---

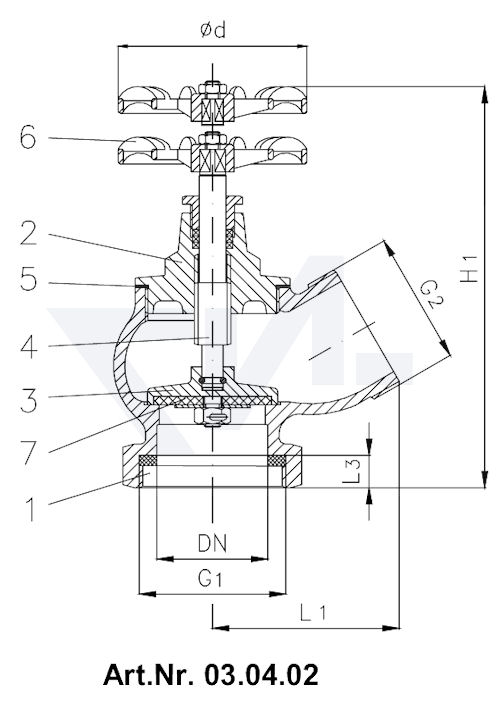

Клапан пожарный, Rg 5 с ввинчиной крышкой тип 03.04.01 / 03.04.02 / 03.04.04

 1 - Корпус пожарного клапана

 2 - Крышка пожарного клапана

 3 - Золотник

 4 - Шпиндель

 5 - Уплотнительное кольцо

 6 - Маховик

 7 - Сальник

Клапан пожарный из пушечной бронзы  Rg 5 с ввинчиной крышкой тип 03.04.01 / 03.04.02 / 03.04.04

Клапан пожарный, Rg 5 с ввинчиной крышкой тип 03.04.01 / 03.04.02 / 03.04.04

 1 - Корпус пожарного клапана

 2 - Крышка пожарного клапана

 3 - Золотник

 4 - Шпиндель

 5 - Уплотнительное кольцо

 6 - Маховик

 7 - Сальник

Клапан пожарный из пушечной бронзы  Rg 5 с ввинчиной крышкой тип 03.04.01 / 03.04.02 / 03.04.04

Клапан пожарный, Rg 5 с ввинчиной крышкой тип 03.04.01 / 03.04.02 / 03.04.04

 1 - Корпус пожарного клапана

 2 - Крышка пожарного клапана

 3 - Золотник

 4 - Шпиндель

 5 - Уплотнительное кольцо

 6 - Маховик

 7 - Сальник

Таблица размеров судового пожарного клапана:

DN

G"

L

L1

L2

L3

H

H1

H2

Ø d

Hub

03.04.01

- kg

03.04.02 /  03.04.04

- kg

25

R 1"

100

63

55

17

110

145

155

60

8

0,7

0,7

32

R 1 1/4"

110

65

64

17

125

160

170

80

10

1,5

1,5

40

R 1 1/2"

120

80

68

19

140

190

205

80

12

2,2

2,1

50

R 2"

160

100

75

19

160

200

215

100

15

3,0

2,8

65

R 2 1/2"

190

105

85

21

195

240

255

120

19

4,5

3,3

80

R 3"

205

135

90

23

200

275

295

160

24

7,0

5,9

100

R 4"

260

160

110

23

230

310

330

160

28

-

9,1
