Судовая запорная арматура - производство и продажа > 22 Судовые отливные бортовые клапана > Клапан судовой отливной невозвратно-запорный проходной фланцевый VG-длина, Gbz 10/CuSn 6 со столбовой насадкой и пружинным нагружением, регулируемое давление открытия от 0,1-0,5 bar тип 22.10.06

22 Судовые отливные бортовые клапана


Клапан судовой отливной невозвратно-запорный проходной фланцевый VG-длина, Gbz 10/CuSn 6 со столбовой насадкой и пружинным нагружением, регулируемое давление открытия от 0,1-0,5 bar тип 22.10.06

Клапан судовой отливной невозвратно-запорный проходной фланцевый VG-длина, из безцинковой бронзы Gbz 10 / CuSn 6 со столбовой насадкой и пружинным нагружением, регулируемое давление открытия от 0,1-0,5 bar тип 22.10.06

Условное давление:

от DN 20 до DN 32 = PN25

от DN 40 до DN 150 = PN10

Область применения:

Судовая арматура для пресной и морской воды, топлива и смазочного масла. Максимальная рабочая температура до 100°C.

Клапан отливной невозвратно-запорный проходной фланцевый VG-длина, Gbz 10/CuSn 6 со столбовой насадкой и пружинным нагружением, регулируемое давление открытия от 0,1-0,5 bar тип 22.10.06

  1 - Клапан CuSn10

  2 - Корпус CuSn10

  3 - Крышка CuSn10

  4 - Диск CuSn6

  5 - Шпиндель

  6 - Уплотнительное кольцо Cu

  7 - Сальник

  8 - Уплотнительное кольцо NBR

Клапан отливной невозвратно-запорный проходной фланцевый VG-длина, Gbz 10/CuSn 6 со столбовой насадкой и пружинным нагружением, регулируемое давление открытия от 0,1-0,5 bar тип 22.10.06

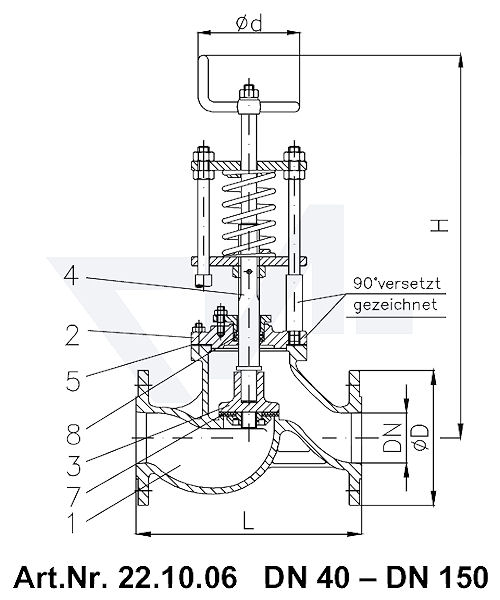

Клапан отливной невозвратно-запорный проходной фланцевый VG-длина, Gbz 10/CuSn 6 со столбовой насадкой и пружинным нагружением, регулируемое давление открытия от 0,1-0,5 bar тип 22.10.06

  1 - Клапан CuSn10

  2 - Корпус CuSn10

  3 - Крышка CuSn10

  4 - Диск CuSn6

  5 - Шпиндель

  6 - Уплотнительное кольцо Cu

  7 - Сальник

  8 - Уплотнительное кольцо NBR

Таблица размеров клапана:

DN

Ø D

Ø k x n x Ø d1

L

H

Ø d

Подъем

- kg

20

86

62 x 4 x 11

120

350

100

10

2,1

25

92

68 x 4 x 11

130

350

100

10

2,3

32

100

76 x 6 x 11

140

355

125

13

3,1

40

108

84 x 6 x 11

180

440

125

12

5,6

50

120

96 x 6 x 11

210

440

125

16

6,6

70

140

116 x 8 x 11

260

445

175

25

10,1

80

150

126 x 8 x 11

280

450

175

28

12,5

100

172

148 x 10 x 11

330

570

175

35

16,9

125

200

176 x 10 x 11

390

610

200

44

23,5

150

226

202 x 12 x 11

450

660

200

53

30,1
