Судовая запорная арматура - производство и продажа > 21 Судовые захлопки и невозвратные клапана > Клапан невозвратный проходной муфтовый, Rg 5 с металлическим уплотнением тип 21.50.01

21 Судовые захлопки и невозвратные клапана


Клапан невозвратный проходной муфтовый, Rg 5 с металлическим уплотнением тип 21.50.01

Клапан судовой невозвратный проходной муфтовый, из бронзы Rg 5 с металлическим уплотнением тип 21.50.01

Условное давление: PN 16

Область применения:
Судовая арматура для горячей и холодной воды, пара, нефтепродуктов, а так же других нейтральных не агрессивных сред. Максимальная рабочая температура до 170°C.

Допустимые рабочие температуры и давления:
до 100°C макс. 16 bar
свыше 100°C макс. 10 bar
свыше 140°C макс. 7 bar

Специальное исполнение:

Клапаны из G-CuSn10 Zn, CuSn10-C и т.д.
Клапаное исполнение: Rg 03 и Gbz 03 с седлом из CuAl10 Ni и т.д.

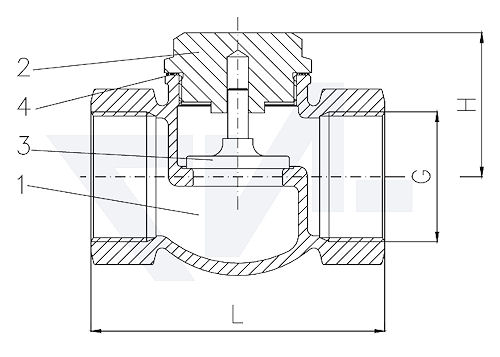

Клапан невозвратный проходной муфтовый, Rg 5 с металлическим уплотнением тип 21.50.01

  1 - Корпус CuSn5Zn5Pb5-C

  2 - Пробка-заглушка CuZn39 Pb

  3 - Золотник CuZn39 Pb

  4 - Уплотнительное кольцо

Таблица размеров клапна:

DN

G"

L

H

Подъём

- kg

10

R 3/8"

45

30

5

0,16

15

R 1/2"

50

30

6

0,22

20

R 3/4"

60

35

7

0,35

25

R 1"

70

40

8

0,50

32

R 1 1/4"

85

48

10

0,85

40

R 1 1/2"

90

56

12

1,05

50

R 2"

110

64

15

1,75
