Судовая запорная арматура - производство и продажа > 30 Судовые и промышленные фильтры > Фильтр фланцевый «У»-тип DIN-длина, стальной GS-C25 / сталь нерж. тип 30.01.03-ST

30 Судовые и промышленные фильтры


Фильтр фланцевый «У»-тип DIN-длина, стальной GS-C25 / сталь нерж. тип 30.01.03-ST

Фильтр фланцевый «У»-тип DIN-длина, стальной GS-C25 / сталь нерж. тип 30.01.03-ST

Условное давление:PN40

Область применения:

Пригодный для горячей и холодной воды, нефтепродуктов и других не агрессивных сред, а также сжатого воздуха и нетоксичных, негорючих газов. Максимальная раб. температура до 450°C.

Допустимые рабочие температуры и давления:

до 100°C макс. 37,3 bar

до 200°C макс. 30,2 bar

до 300°C макс. 25,8 bar

до 400°C макс. 23,1 bar

Специальное исполнение:

- Фильтры из EN-GJS-400-18-LT,EN-GJL-250, GX5CrNiMo19-11-2 и т.д.

- Другие материалы сеток доступны ,перфорация 0,25 mm

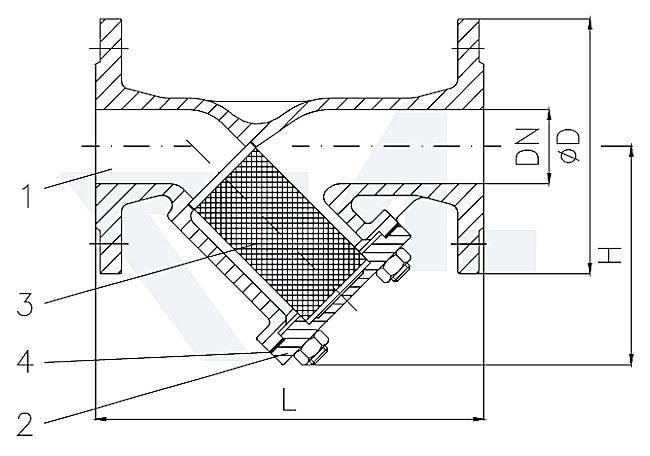

Спецификация материалов фильтра:

Деталь

Наименование

Материал в соответствии с DIN

Материал в соответствии с BS

1

Корпус

GP240 GH

B.S.1504:161:1964 Gr. B

2

Крышка

DN 15 - 80 C 22.8

P250 GH





DN 100 - 200 GP240 GH

B.S.1504:161:1964 Gr. B

3

Сетка

X5CrNi18-10

B.S.970:1955 EN 58 E

4

Уплотнительное кольцо /bonnet

Графит

---



Фильтр фланцевый «У»-тип DIN-длина, стальной GS-C25 / сталь нерж. тип 30.01.03-ST



DN

Ø D

Ø k x n x Ø d1

L

H

Перф.мм

- kg

15

95

65 x 4 x 14

130

90

1,00

4,0

20

105

75 x 4 x 14

150

100

1,00

5,0

25

115

85 x 4 x 14

160

115

1,00

6,0

32

140

100 x 4 x 18

180

125

1,00

8,0

40

150

110 x 4 x 18

200

150

1,00

10,0

50

165

125 x 4 x 18

230

160

1,00

13,0

65

185

145 x 8 x 18

290

180

1,25

19,0

80

200

160 x 8 x 18

310

215

1,25

24,5

100

235

190 x 8 x 22

350

235

1,60

35,0

125

270

220 x 8 x 26

400

275

1,60

51,0

150

300

250 x 8 x 26

480

305

1,60

71,0

200

375

320 x 12 x 30

600

390

1,60

144,0
