22 Судовые отливные бортовые клапана


Клапан отливной угловой фланцевый VG-длина, Gbz 10/CuSn 6 со столбовой насадкой и пружинным нагружением, регулируемое давление открытия от 0,1-0,5 bar тип 22.10.02

Клапан отливной угловой фланцевый VG-длина, безцинковая бронза Gbz 10 / CuSn 6 со столбовой насадкой и пружинным нагружением, регулируемое давление открытия от 0,1-0,5 bar тип 22.10.02

Условное давление:

 от DN 20 до DN 32 = PN25

от DN 40 до DN 150 = PN10

Область применения:

Судовая арматура для пресной и морской воды, топлива и смазочного масла. Максимальная рабочая температура до 100°C.

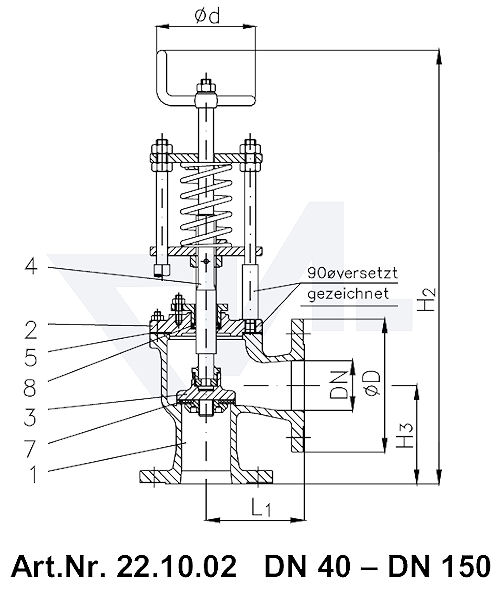

Клапан отливной угловой фланцевый VG-длина, Gbz 10/CuSn 6 со столбовой насадкой и пружинным нагружением, регулируемое давление открытия от 0,1-0,5 bar тип 22.10.02

  1 - Корпус CuSn10-С

  2 - Крышка CuSn10-С

  3 - Диск CuSn10-С

  4 - Шпиндель CuSn6

  5 - Уплотнительное кольцо

  6 - Уплотнительное кольцо Cu

  7 - Сальник

  8 - Уплотнительное кольцо NBR

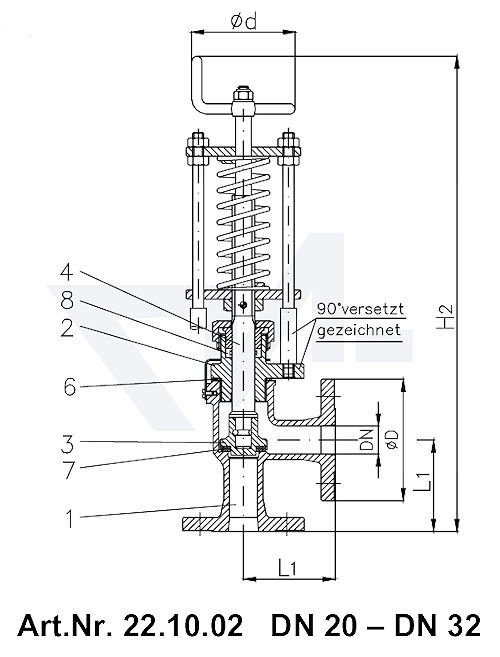

Клапан отливной угловой фланцевый VG-длина, Gbz 10/CuSn 6 со столбовой насадкой и пружинным нагружением, регулируемое давление открытия от 0,1-0,5 bar тип 22.10.02

Клапан отливной угловой фланцевый VG-длина, Gbz 10/CuSn 6 со столбовой насадкой и пружинным нагружением, регулируемое давление открытия от 0,1-0,5 bar тип 22.10.02

  1 - Корпус CuSn10-С

  2 - Крышка CuSn10-С

  3 - Диск CuSn10-С

  4 - Шпиндель CuSn6

  5 - Уплотнительное кольцо

  6 - Уплотнительное кольцо Cu

  7 - Сальник

  8 - Уплотнительное кольцо NBR

Таблица размеров клапана :

DN

Ø D

Ø k x n x Ød1

L1

L2

H1

Ød

Подъем

kg

20

86

62 x 4 x 11

65

-

330

100

10

2,0

25

92

68 x 4 x 11

70

-

330

100

10

2,3

32

100

76 x 6 x 11

75

-

330

125

13

2,8

40

108

84 x 6 x 11

80

80

390

125

12

5,2

50

120

96 x 6 x 11

85

85

390

125

16

5,9

70

140

116 x 8 x 11

110

95

395

175

25

8,6

80

150

126x 8x11

115

100

410

175

28

10,7

100

172

148 x 10 x 11

130

115

490

175

35

14,0

125

200

176 x 10 x 11

145

130

500

200

44

18,8

150

226

202 x 12 x 11

160

140

550

200

53

22,6
