Судовая запорная арматура - производство и продажа > 23 Предохранительные клапана > Клапан предохранительный угловой, 1.4104 / 0.7043 с металлическим уплотнением, с газоплотной головкой PN40 тип 23.63.11

23 Предохранительные клапана


Клапан предохранительный угловой, 1.4104 / 0.7043 с металлическим уплотнением, с газоплотной головкой PN40 тип 23.63.11

Клапан судовой предохранительный угловой, 1.4104 / 0.7043 с металлическим уплотнением, с газоплотной головкой PN40 тип 23.63.11

Вход: внешняя резьба BSP-(R) / Выход: наружняя резьба BSP-(R)

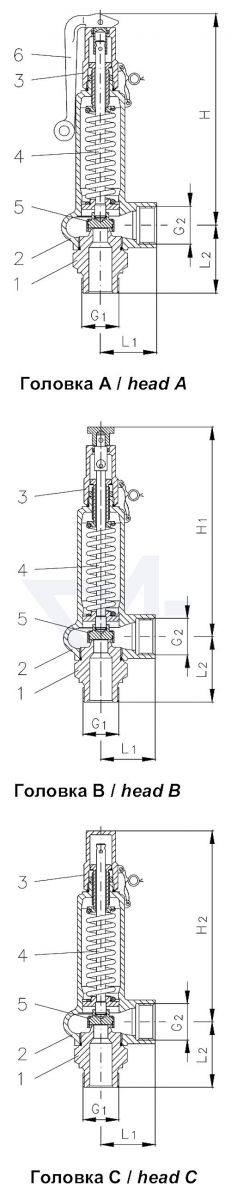

Головка A / head A: с рычагом
Головка B / head B: с подъёмной кнопкой
Головка C / head C: с газоплотной крышкой

Область применения:
Судовая раматура для пара, газов и других нейтральными, неагрессивных сред.
Монтажное положение: вертикально

Допустимые рабочие температуры:
от –10°C до 280°C

При запросе или в случае заказа указывайте необходимое давление подрыва, показатели выпуска, а так же тип и температуру среды.

Клапан предохранительный угловой, 1.4104 / 0.7043 с металлическим уплотнением, с газоплотной головкой

  1 - Входной корпус X14CrMoS 17

  2 - Головка пружинная  EN-GJS-400-18-LT

  3 - Головка  X14CrMoS 17

  4 - Шпиндель X14CrMoS 17

  5 - Золотник X6CrNiMoTi17-12-2

  6 - Рычаг G-AISi 12

Таблица размеров клапана:

DN

G1"

G2"

L1

L2

H

H1

H2

Вес, кг.

10

R 3/8"

R 1/2"

40

46

166

171

151

1,0

R 3/4"

40

46

166

171

151

1,0

10

R 3/8"

R1/2"

40

48

166

171

151

1,0

15

R 1/2"

R 3/4"

40

48

166

171

151

1,0

R 1"

50

54

190

195

175

1,6

15

R 1/2"

R 1/2"

40

50

166

171

151

1,0

20

R 3/4"

R 3/4"

40

50

166

171

151

1,0

R 1"

50

56

190

195

175

1,6

25

R 1"

R 1"

50

58

190

195

175

1,6

32

R 1 1/4"

R 1"

50

60

190

195

175

1,6
