Судовая запорная арматура - производство и продажа > 20 Судовые и промышленные клапана > Клапан невозвратно-запорный с дугообразной крышкой и пружинным нагружением тип 20.02.21 / 20.02.22

20 Судовые и промышленные клапана


Клапан невозвратно-запорный с дугообразной крышкой и пружинным нагружением тип 20.02.21 / 20.02.22

Судовой клапан бронзовый невозвратно-запорный с дугообразной крышкой и пружинным нагружением с 2 концевыми выключателями тип 20.02.21 / 20.02.22

Art.Nr. 20.02.21 Тип A проходной

Art.Nr. 20.02.22 Тип B угловой

Область применения:
Клапан  для горячей и холодной воды, пара, нефтепродуктов, а так же других нейтральных не агрессивных сред.
При использовании для тонкожидкостных сред или воздуха необходима спецобработка уплотнительных поверхностей.
(Пожайлуста укажите тип, давление и температуру рабочей среды.)
Максимальная рабочая температура до 225°C ( пар до 180°C)

Допустимые рабочие температуры и давления:

макс. давление до 120°C свыше 120°C
DN 15 - 125 16 bar 10 bar
DN 150 - 200 10 bar 6 bar
DN 250 - 300 6 bar 4 bar
DN 350 - 500 4 bar 2 bar









Специальное исполнение:

Золотник со сменным сальником (PTFE, NBR и т.д.)
Регулирующий золотник
Шпиндель CuSn 6, CuAl10 Ni, нерж. стали и т.д.
Клапаны из G-CuSn10 Zn, CuSn10-C и т.д.
Клапаное исполнение: Rg 03 и Gbz 03 с седлом из CuAl10 Ni и т.д.
Клапаны PN 6, 25, 40, ANSI и т.д.

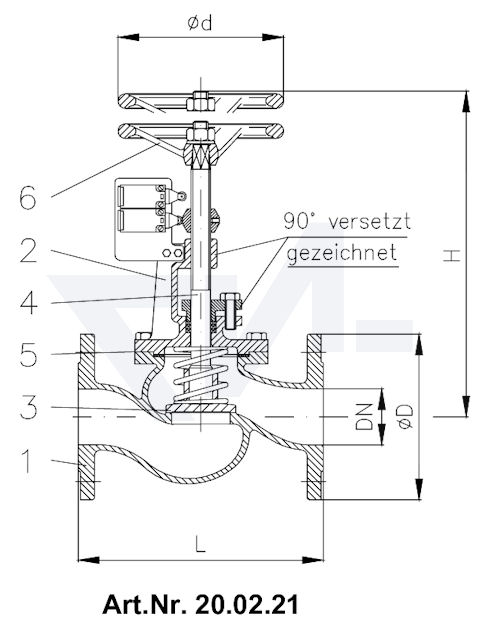

Клапан невозвратно-запорный с дугообразной крышкой и пружинным нагружением тип 20.02.21 / 20.02.22

  1 -  Корпус

  2 - Дугообразная крышка

  3 - Золотник

  4 - Шпиндель

  5 - Уплотнительное кольцо

  6 - Маховик

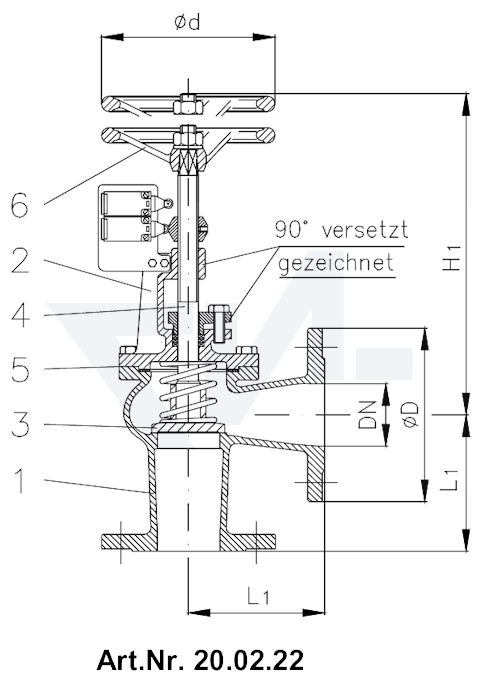

Клапан невозвратно-запорный с дугообразной крышкой и пружинным нагружением тип 20.02.21 / 20.02.22

Клапан невозвратно-запорный с дугообразной крышкой и пружинным нагружением тип 20.02.21 / 20.02.22

  1 - Корпус

  2 - Дугообразная крышка

  3 - Золотник

  4 - Шпиндель

  5 - Уплотнительное кольцо

  6 - Маховик

DN

Ø D

Øk x n x Ø d1

L

L1

H

H1

Подъём

= kg

= kg

15

95

65 x

4 x 14

130

90

197

182

12

4,6

4,1

20

105

75 x

4 x 14

150

95

197

182

12

5,3

4,7

25

115

85 x

4 x 14

160

100

197

182

12

6,0

4,9

32

140

100 x

4 x 18

180

105

270

250

10

11,0

10,6

40

150

110 x

4 x 18

200

115

282

262

12

12,3

13,6

50

165

125 x

4 x 18

230

125

296

281

16

16,0

16,0

65

185

145 x

8 x 18

290

145

336

306

16

27,5

28,0

80

200

160 x

8 x 18

310

155

390

340

20

36,0

37,0

100

235

190 x

8 x 22

350

175

427

375

25

52,0

48,0

125

270

220 x

8 x 26

400

200

476

430

40

60,0

59,2

150

300

250 x

8 x 26

480

225

541

495

45

86,0

75,5

200

375

320 x 12 x 30

600

275

636

575

60

175,0

152,5

250

450

385 x 12 x 33

730

-

730

-

65

326,0

-
