Затвор дисковый безфланцевый “Lug”, GGG 40.3/Al-Bronze пневматический привод одностороннего действия, с закрытием пружиной с аварийным управлением и 2 концевыми выключателями тип 50.63.05

Судовой затвор дисковый поворотный безфланцевый  типа-“Lug”, высокопрочный чугун GGG 40.3 / Al-Bronze,  пневматический привод одностороннего действия  с закрытием пружиной, с аварийным управлением и 2 концевыми выключателями, тип 50.63.05

Условное давление:  PN10

Область применения:
Судовой затвор дисковый для холодной и горячей воды, нефтепродуктов и других нейтральных не агрессивных сред. Максимальная  рабочая  температура до  +135°C.

ТИП УПЛОТНЕНИЯ ДИАПАЗОН ТЕМПЕРАТУР
NBR от -12°C до +82°C
EPDM от -35°C до +120°C
FPM  от -12°C до +135°C

Рабочее давление: максимально 10 bar

Давление  питания  пневматического привода: от 7 до 10 bar

Технические характеристики:
Концентрические затворы с мягким уплотнением для установки между фланцами по DIN, ANSI, JIS и т.д.

Основные преимущества:
Полная герметичность в обоих направлениях потока.

Специальное исполнение:
► Манжета из EPDM, FPM
► Диск-заслонка из нержавеющей стали
► Другие диаметры и рабочее давление по запросу

Спецификация материалов судового дискового затвора:


Деталь



Наименование

Материал в соответствии с DIN

Материал в соответствии с ANSI

1

Корпус

EN-GJS-400-18-LT

A536 (60-40-18) (ASTM)

2

Манжета

NBR

---

3

Диск-заслонка

Al-Bronze

---

4

Вал

X20Cr 13

420 (AISI)

5

Уплотнительное кольцо

NBR

---

6

Цилиндр. втулка

Azetal

---

7

Шайба

Бронза

---

Затвор дисковый безфланцевый “Lug”, GGG 40.3/Al-Bronze пневматический привод одностороннего действия, с закрытием пружиной с аварийным управлением и 2 концевыми выключателями тип 50.63.05

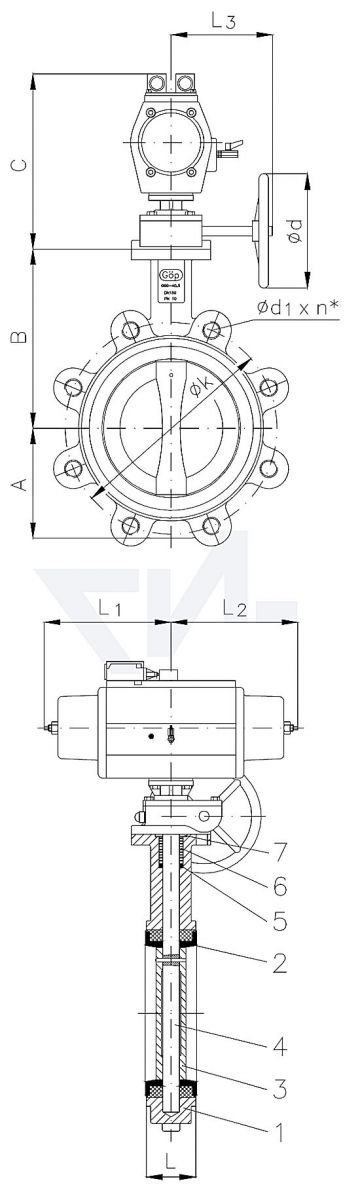

Таблица размеров поворотного привода:

DN

A

B

C

Ød

Фланец PN 6

Ø k x n* x Ø d1

Фланец PN10

Ø k x n* x Ø d1

Фланец PN16

Ø k x n* x Ø d1

L

L1

L2

L3

Привод

- kg

50

80

124

202

200

100 x 4 x 14

125 x 4 x 18

125 x 4 x 18

43

150

150

160

RC220 SR-ILG/S210

13,3

65

89

134

202

200

130 x 4 x 14

145 x 4 x 18

145 x 4 x 18

46

150

150

160

RC220 SR-ILG/S210

15,1

80

95

141

238

200

150 x 4 x 18

160 x 8 x 18

160 x 8 x 18

46

65

200

160

RC230 SR-ILG/S210

17,2

100

114

156

238

200

170 x 4 x 18

180 x 8 x 18

180 x 8 x 18

52

65

200

160

RC230 SR-ILG/S210

18,1

125

127

170

238

200

200 x 8 x 18

210 x 8 x 18

210 x 8 x 18

56

200

200

160

RC240 SR-ILG/S210

23,3

150

140

186

238

200

225 x 8 x 18

240 x 8 x 22

240 x 8 x 22

56

200

200

160

RC240 SR-ILG/S210

25,2

200

175

218

298

200

280 x 8 x 18

295 x 8 x 22

295 x 12 x 22

60

90

285

160

RC250 SR-ILG/S210

42,8

250

220

249

317

300

335 x 12 x 18

350 x 12 x 22

355 x 12 x 26

68

285

285

201

RC260 SR-ILG/S550

56,6

300

255

285

317

300

395 x 12 x 22

400 x 12 x 22

410 x 12 x 26

78

285

285

201

RC260 SR-ILG/S550

72,3
