Затвор для установки „на фланец“, GGG 40.3/Al-Bronze тип 50.63.02

Затвор дисковый поворотный для установки „ на фланец “, с рукояткой, высокопрочный чугун GGG 40.3 / Al-Bronze, тип 50.63.02

Условное давление : PN10

Область применения:
Судовой затвор дисковый поворотный для холодной и горячей воды, топлива, нефтепродуктов и других нейтральных не агрессивных сред. Максимальная  рабочая  температура до +135°C.

ТИП УПЛОТНЕНИЯ ДИАПАЗОН ТЕМПЕРАТУР
NBR от -12°C до +82°C
EPDM от -35°C до +120°C
FPM  от -12°C до +135°C

Технические характеристики:
Концентрические затворы с мягким уплотнением для установки между фланцами по DIN, ANSI, JIS и т.д.

Основные преимущества:
Полная герметичность в обоих направлениях потока.

Специальное исполнение:
► Корпус из Al-Bronze, GP240 GH, EN-GJL-250
► Манжета из EPDM, FPM
► Диск-заслонка из Al-Bronze

Спецификация материалов дискового поворотного затвора:

Деталь

Наименование

Материал в соответствии с DIN

Материал в соответствии с ANSI

1

Корпус

EN-GJS-400-18-LT

---

2

Манжета

NBR

---

3

Диск - заслонка

GX5CrNiMo19-11 -2

CF-8M (ACI)

4

Вал

X6CrNiMoTi17-12-2

316 Ti (AISI)

5

Уплотнительное кольцо

NBR

---

6

Цилиндр. втулка

Azetal

---

7

Шайба

Бронза

---

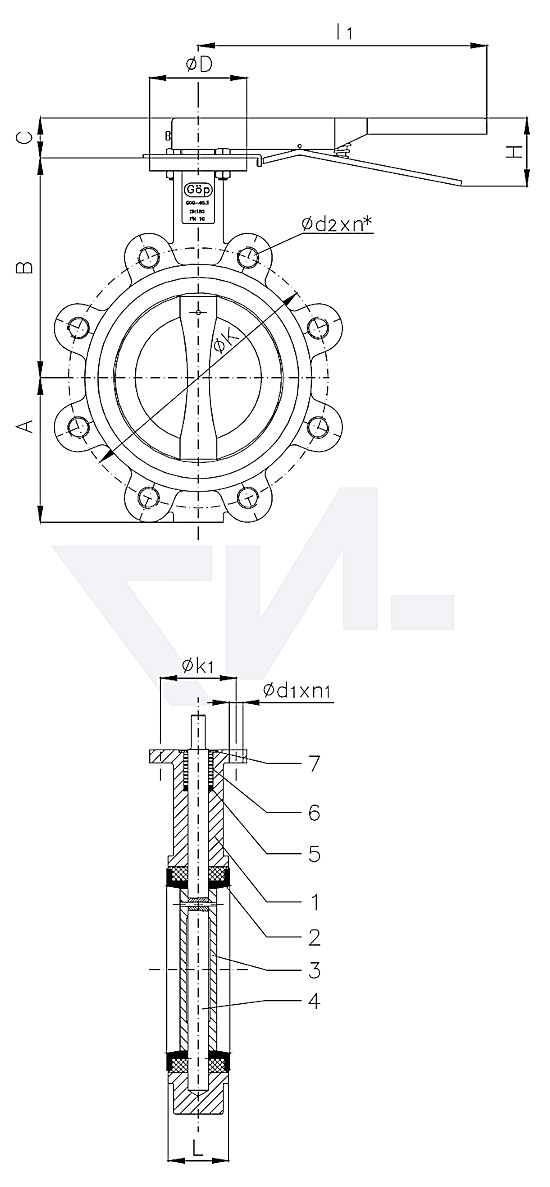

Затвор для установки „на фланец“, GGG 40.3/Al-Bronze тип 50.63.02

Таблица размеров поворотного дискового затвора:

DN

A

B

C

Ø D

Фланец  PN 6

Ø K x n* x Ø d2

Фланец PN10

Ø K x n* x Ø d2

Фланец  PN16

Ø K x n* x Ø d2

Ø k1 x n1 x Ø d1

L

l 1

H

- kg

40

61

130

32

90

100 x 4 x M12

110 x 4 x M16

110 x 4 x M16

50  x 4 x 8

33

267

100

3,9

50

80

124

32

90

110 x 4 x M12

125 x 4 x M16

125 x 4 x M16

70  x 4 x 10

43

267

100

4,5

65

89

134

32

90

130 x 4 x M12

145 x 4 x M16

145 x 4 x M16

70  x 4 x 10

46

267

100

6,3

80

95

141

32

90

150 x 4 x M16

160 x 8 x M16

160 x 8 x M16

70  x 4 x 10

46

267

125

6,4

100

114

156

34

90

170 x 4 x M16

180 x 8 x M16

180 x 8 x M16

70  x 4 x 10

52

267

160

7,3

125

127

170

34

90

200 x 8 x M16

210 x 8 x M16

210 x 8 x M16

70  x 4 x 10

56

267

160

9,7

150

140

186

34

90

225 x 8 x M16

240 x 8 x M20

240 x 8 x M20

70  x 4 x 10

56

267

100

11,6

200

175

218

45

125

280 x 8 x M16

295 x 8 x M20

295 x 12 x M20

102 x 4 x 12

60

360

125

19,2

250

220

249

45

125

335 x 12 x M16

350 x 12 x M20

355 x 12 x M24

102 x 4 x 12

68

360

160

26,9

300

255

285

45

150

395 x 12 x M20

400 x 12 x M20

410 x 12 x M24

125 x 4 x 14

78

500

160

42,6
