Клапаны предохранительные DIN-длина, Rg 5/SoMs 59 с закрытой крышкой и газоплотной головкой без рычага тип 23.01.01 / 23.01.02

Судовые клапаны предохранительные из бронзы DIN-длина, Rg 5/SoMs 59 с закрытой крышкой и газоплотной головкой без рычага тип 23.01.01 / 23.01.02

Условное давление:
от DN 15 до DN 125 = PN16
от DN 150 = PN10

Область применения:

Пропорциональный предохранительный клапан подходит для газов, паров и жидкостей. Подходит для температур до 100°C.

Допустимые рабочие температуры и давления:

Регулируемое давление: DN 15-125 DN 150
Газов, паров 2 - 12 bar 2 - 10 bar
Жидкостей   2 - 16 bar 2 - 10 bar

Важно:

Клапаны поставляются на фиксированное давление. В случае заказа указывайте необходимое давление, давление подрыва, а так же тип и температуру среды. При настройке предохранительных клапанов на нашем испытательном стенде, мы исходим из того что настроечное давление и давление срабатывания идентичны - так что давление противодействия в трубопроводе на выходе не присутствует.

Специальное исполнение:

- Золотник со сменным сальником ( PTFE, EPDM и т.д. )

- Шпиндель CuSn 6, CuAl10 Ni и т.д.

- Клапаны из G-CuSn10 Zn, CuSn10-C и т.д.

- Клапаны с седлом из CuAl10 Ni и т.д.

- Клапаны PN 6, 25, 40, ANSI и т.д.

Спецификация материалов предохранительного клапана:

Деталь №:

Наименование

Материал в соответствии с DIN

Материал в соответствии с B.S.

1

Корпус

CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

2

Золотник / диск

CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

3

Уплотнительное кольцо

FA1 / безасбестовые

---

4

Крышка

CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

5

О-образное кольцо

NBR

---

6

Головка пружинная

CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

7

Головка

CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

8

Шпиндель

CuZn35 Ni

B.S.2874:1962 CZ 114

9

Рычаг

CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

10

Сальник диска

NBR

---


Клапаны предохранительные DIN-длина, Rg 5/SoMs 59 с закрытой крышкой и газоплотной головкой без рычага тип 23.01.01 / 23.01.02

  1 - Корпус

  2 - Золотник

  3 - Уплотнительное кольцо

  4 - Крышка

  5 - О-образное кольцо

  6 - Головка пружинная

  7 - Головка

  8 - Шпиндель

  9 - Сальник

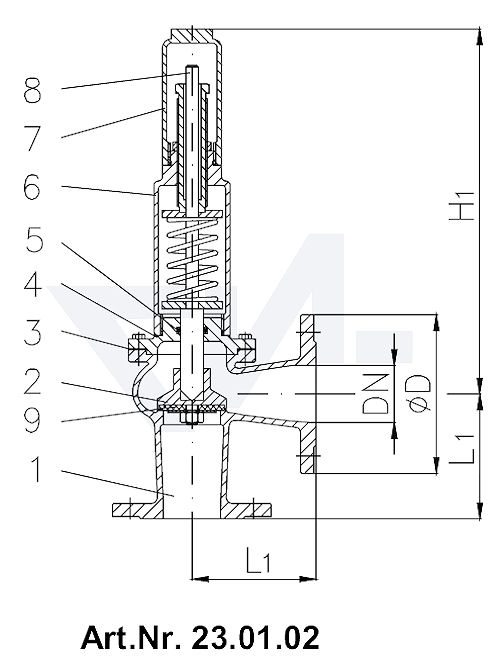

Клапаны предохранительные DIN-длина, Rg 5/SoMs 59 с закрытой крышкой и газоплотной головкой без рычага тип 23.01.01 / 23.01.02

Клапаны предохранительные DIN-длина, Rg 5/SoMs 59 с закрытой крышкой и газоплотной головкой без рычага тип 23.01.01 / 23.01.02

  1 - Корпус

  2 - Золотник

  3 - Уплотнительное кольцо

  4 - Крышка

  5 - О-образное кольцо

  6 - Головка пружинная

  7 - Головка

  8 - Шпиндель

  9 - Сальник

Таблица размеров клапна:



Фланец









23.01.01

23.01.02

DN

Ø D

Ø k x n x Ø d1

L

L1

H

H1

= kg

= kg

15

95

65 x 4 x 14

130

90

210

170

7,0

5,8

20

105

75 x 4 x 14

150

95

220

180

7,5

6,0

25

115

85 x 4 x 14

160

100

230

200

8,0

7,0

32

140

100 x 4 x 18

180

105

240

200

9,5

8,5

40

150

110 x 4 x 18

200

115

300

280

11,5

10,5

50

165

125 x 4 x 18

230

125

320

290

13,5

12,5

65

185

145 x 4 x 18

290

145

350

300

18,5

17,5

80

200

160 x 8 x 18

310

155

400

365

24,5

21,5

100

220

180 x 8 x 18

350

175

490

450

31,0

26,0

125

250

210 x 8 x18

400

200

500

460

52,0

42,0

150

285

240 x 8 x 22

480

225

570

500

67,0

52,0
