Кран шаровый компактный „fire-safe“, C 21/нерж. сталь полнопроходной PN16 тип 40.66.01

Кран шаровый компактный „пожаробезопасный“, сталь C 21/нерж. сталь полнопроходной PN16 тип 40.66.01

Область применения:
Судовая арматура для для топлива, нефтепродуктов и других нейтральных, неагрессивных жидких сред. Макс. раб. температура до 200°C.

Допустимые рабочие температуры и давления:
до 200°C макс. 16 bar

Особенности:
- корпус моноблочный
-подпружиненное уплотнение кольца
- саморегулирующийся
- регулируемые элементы седла
- размеры и отвер. в соотв. с DIN PN16
- в комплекте с рукояткой и индикатором положения
- После установки не спутываемые положения позиций переключения
- Шпиндель противовзрывной „blow-out“
- Антистатическое исполнение
- Дополнительное уплотнение шпинделяс О-образным кольцом

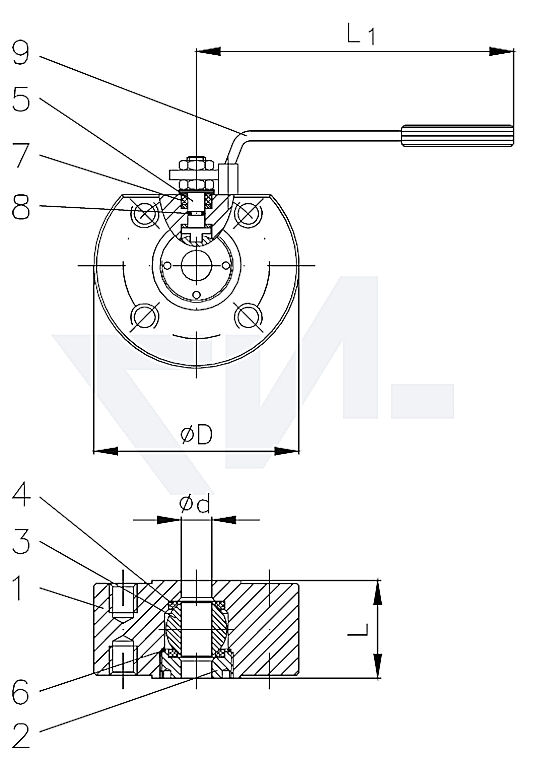

Деталь

Наименование

Материал в соответствии с DIN

Материал в соответствии с BS

1

Корпус

C 21

---

2

Резьбовое кольцо

C 21

---

3

Шар

X5CrNi18-10

B.S. 970:1955 EN 58 E

4

Седло

PTFE

---

5

Шпиндель

X12Cr13

---

6

Уплотнительное кольцо

PTFE / GF

---

7

Уплотнительное кольцо

PTFE / GF

---

8

О-образное кольцо

Витон

---

9

Рукоятка

St 37 / оцинкованный

---

Кран шаровый компактный „fire-safe“, C 21/нерж. сталь полнопроходной PN16 тип 40.66.01

DN

ØD

Ø k x n x Ød1

L

L1

Ø d

- kg

15

95

65 x 4 x 14

36

150

14

1,5

20

105

75 x 4 x 14

39

150

19

2,0

25

115

85 x 4 x 14

43

185

24

2,7

32

140

100 x 4 x 18

51

185

29

4,0

40

150

110 x 4 x 18

63

275

38

6,5

50

165

125 x 4 x 18

83

275

48

10,0

65

185

145 x 4 x 18

107

380

64

17,0

80

200

160 x 8 x 18

120

380

76

20,5

100

220

180 x 8 x 18

152

440

95

33,
