Судовая запорная арматура - производство и продажа > 20 Клапана запорные резьбовые > Клапан запорный штуцерный угловой DIN 86501, Rg 5/SoMs 59 впуск и выпуск: врезное обжимное кольцо из латуни PN40 тип 20.70.09 / 20.71.09

20 Клапана запорные резьбовые


Клапан запорный штуцерный угловой DIN 86501, Rg 5/SoMs 59 впуск и выпуск: врезное обжимное кольцо из латуни PN40 тип 20.70.09 / 20.71.09

Клапан запорный штуцерный угловой DIN 86501, Rg 5/SoMs 59 впуск и выпуск: врезное обжимное кольцо из латуни PN40 тип 20.70.09 / 20.71.09

Область применения:

Судовой клапан для холодной и горячей воды, пара, нефтепродуктов. При использовании для тонкожидкостных сред или воздуха, необходима дополнительная обработка уплотнительных поверхностей. Максимальная рабочая температура до 225ºС. Морская вода до 60ºС.

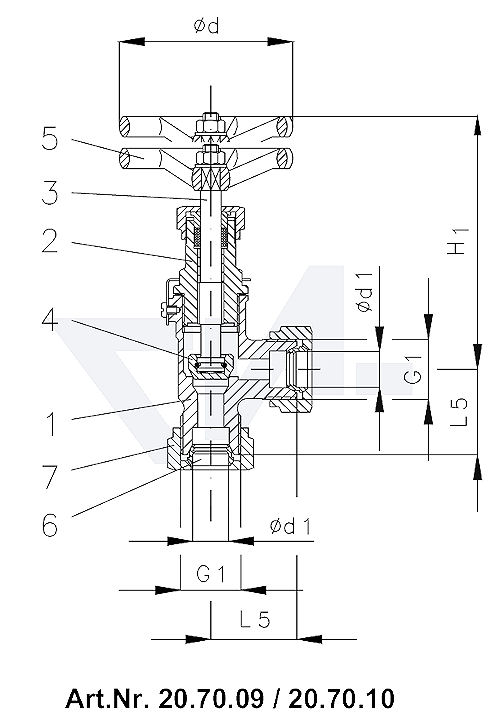

Клапан запорный штуцерный угловой DIN 86501, Rg 5/SoMs 59 впуск и выпуск: врезное обжимное кольцо из латуни PN40 тип 20.70.09 / 20.71.09

  1 - Корпус CuSn5Zn5Pb5-C

  2 - Головная часть G-CuSn7Zn Pb

  3 - Шпиндель CuSn 6

  4 - Золотник CuSn 6

  5 - Маховик

  6 - Врезное кольцо CuZn35 Ni

  7 - Накидная гайка CuZn35 Ni

Тип 20.70.10  / 20.71.10 с верхней частью устойчивой к морской воде без латунных внутренних частей, Rg 5/CuSn 6

Таблица размеров клапана:

DN

Ød1

G1

L5

H1

Ø d

Подъём

- kg

6

10

M 18 x 1,5

30

105

60

7

0,4

8

12

M 20 x 1,5

32

105

60

7

0,4

10

14

M 22 x 1,5

35

105

60

7

0,4

12

16

M 24 x 1,5

38

115

80

9

0,7

16

20

M 30 x 2

40

115

80

9

0,8

20

25

M 36 x 2

48

135

100

12

1,3

25

30

M 42 x 2

50

130

100

12

1,4

32

38

M 52 x 2

55

150

120

11

2,3
