Судовая запорная арматура - производство и продажа > 29 Клапаны различные специальные > Судовой клапан поплавковый муфтовый бронзовый , Rg 5/SoMs 59 с поплавком из меди тип 29.04.01

29 Клапаны различные специальные


Судовой клапан поплавковый муфтовый бронзовый , Rg 5/SoMs 59 с поплавком из меди тип 29.04.01

Судовой клапан поплавковый муфтовый бронзовый , Rg 5/SoMs 59  с поплавком из меди тип 29.04.01

Условное давление:

DN 15 - DN 25 = PN12

DN 32 - DN 50 = PN 7

Область применения:

Судовой клапан для воды, а так же других нейтральных не агрессивных сред. Направление потока со стороны верхней части золоника. Клапан закрывается при помощи всплывающего поплавка . Шпиндель герметизируется пазовым кольцом. Максимальная рабочая температура до 80°C.

Специальное исполнение:

- Клапаны из G-CuSn10 Zn, CuSn10-C

- Шпиндель CuSn6

Деталь

Наименование

Материал в  соответствии с DIN

Материал в  соответствии с BS

1

Корпус

CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

2

Крышка

CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

3

Шпиндель

CuZn35 Ni

B.S:2874:1962 CZ 114

4

Поплавок

Cu

---

5

Рычаг

X5CrNiMo17-12-2

---

6

Пазовое кольцо

NBR

---

7

Прокладка

NBR

---

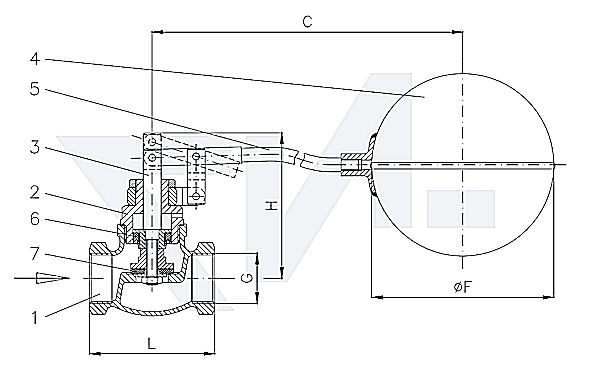

Клапан поплавковый муфтовый , Rg 5/SoMs 59 с поплавком из меди тип 29.04.01

  1 - Корпус

  2 - Крышка

  3 - Шпиндель

  4 - Поплавок

  5 - Рычаг

  6 - Пазовое кольцо

  7 - Прокладка

Таблица размеров:

DN

G

L

H

C

Ø F

Kv

- kg

15

R 1/2"

65

82

450

125

3

1,1

20

R 3/4"

75

87

565

150

5

1,5

25

R 1"

90

105

565

150

8

2,0

32

R 1 1/4"

105

116

600

175

13

2,6

40

R 1 1/2"

120

135

615

200

21

4,0

50

R 2"

145

150

675

200

32

5,2
